Dezentrales Lüftungsgerät
Der Leaf 1
Ob Neubau oder Sanierung: Leaf Ventilation passt sich allen Anforderungen in Funktionalität und Design an. Der Leaf 1 ist auf verschiedene Arten bedienbar:
„Stand-alone“ – ohne Einbindung in ein Smart Home:
Der Leaf 1 Air kann mit dem Leaf Sensorschalter bedient werden – in diesem Fall erfolgt die Steuerung manuell.
Smart Home-Einbindung
Der Leaf 1 KNX kann per Kabelanbindung in die KNX-Welt integriert werden.
Der Leaf 1 Air kann mit dem Miniserver Go/ Compact per Funk in das Loxone Smart Home integriert werden.
Der Leaf 1 Tree wird per Kabel mit dem Miniserver in das Loxone Smart Home eingebunden.
Das Funktionsprinzip der Wärmerückgewinnung bei der kontrollierten Wohnungslüftung:
Mehr Infos im Leaf 1 Produktfilm:
Leaf 1 Air Geräteset – Modul 1-3
(Stand-alone und funkgebundene Smart Home-Lösung)

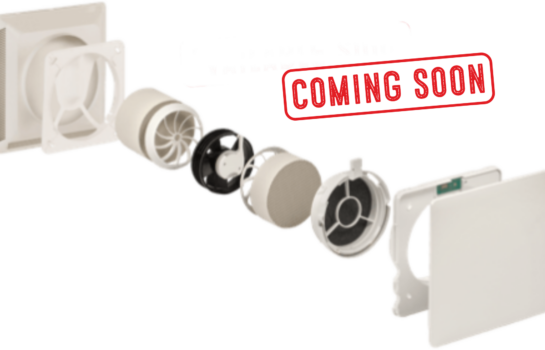

- Dezentrales Lüftungsgerät mit Wärmerückgewinnung
- SEV Energie-Effizienzklasse A
- DIBt zugelassen
- Geräteset bestehend aus drei Modulen:
- Modul 1 – Rohbauset 50: Wanddurchführung,
Ø180, 500 mm - Modul 2 – Außenset: Außenblende mit
Insektenschutz - Modul 3 – Innenset Funk: Kartusche mit
Innenblende und Wandanschluss innen
- Modul 1 – Rohbauset 50: Wanddurchführung,
- Bedienung mit dem Leaf Sensorschalter oder
integriert in Loxone Smart Home über den Miniserver Go - Signalübertragung per Funk
- Made in Germany
- Artikel-Nr.: 700001
- Trafo (24 VDC) und Sensorschalter sind separat
im Leaf Shop und der Miniserver Go unter
www.loxone.com zu bestellen.
Leaf 1 Tree Geräteset – Modul 1-3
(Kabelgebundene Smart Home-Lösung)
- Dezentrales Lüftungsgerät mit Wärmerückgewinnung
- SEV Energie-Effizienzklasse A
- DIBt zugelassen
- Geräteset bestehend aus drei Modulen:
- Modul 1 – Rohbauset 50: Wanddurchführung,
Ø180, 500mm - Modul 2 – Außenset: Außenblende mit
Insektenschutz - Modul 3 – Innenset Kabel: Kartusche mit
Innenblende und Wandanschluss innen
- Modul 1 – Rohbauset 50: Wanddurchführung,
- Bedienung über den Loxone Miniserver
- Signalübertragung per Kabel
- Made in Germany
- Artikel-Nr.: 700018
- Trafo (24 VDC) ist separat im Leaf Shop und
der Miniserver unter www.loxone.com zu bestellen.
Leaf 1 KNX Geräteset – Modul 1-3
(Smart Home-Lösung für die KNX Gebäudeautomation)
- Dezentrales Lüftungsgerät mit Wärmerückgewinnung
- SEV Energie-Effizienzklasse A
- DIBt zugelassen
- Geräteset bestehend aus drei Modulen:
- Modul 1 – Rohbauset 50: Wanddurchführung,
Ø180, 500 mm - Modul 2 – Außenset: Außenblende mit
Insektenschutz - Modul 3 – Innenset: Innenblende und
Wandanschluss innen
- Modul 1 – Rohbauset 50: Wanddurchführung,
- Bedienung vollautomatisiert über ETS und integriert in KNX
- Made in Germany
- Artikel-Nr.: 700711
Leaf 1 Rohbauset 50 – Modul 1/3
- Stabiles PP-Rohr, Ø 180 mm, Länge 500 mm
- Kürzbar für die benötigte Wandstärke (300-500mm)
- Wandanschlussadapter für innen und außen
- Putzstopfen für innen und außen
- Schaumstoffbänder für die Putzstopfen
- Made in Germany
Leaf 1 Rohbauset 100 – Modul 1/3
- Stabiles PP-Rohr, Ø 180 mm, Länge 1.000 mm
- Kürzbar für die benötigte Wandstärke (300-1000 mm)
- Wandanschlussadapter für innen und außen
- Putzstopfen für innen und außen
- Schaumstoffbänder für die Putzstopfen
- Made in Germany
Erhältlich in folgenden Dekoren:
Leaf 1 Außenset – Modul 2/3
- Außenblende mit Insektenschutz
- 2-teilige Außeneinheit, bestehend aus
Wandanschluss und Außenblende - Hochwertiger, UV-stabiler Kunststoff
- Größe der Blende 275 x 275 mm
- Strömungsoptimierte Geometrie
- Unempfindlich gegen Schlagregen und
Windstöße - Integrierte Tropfkante
- Made in Germany
- Farben: weiß, anthrazit
Erhältlich in folgenden Dekoren:
Leaf 1 Air Innenset – Modul 3/3
(Stand-alone und funkgebundene Smart Home-Lösung)
- Innenblende mit Stellmotor
- Innenblende mit geringem Wandabstand, streich- und tapezierbar
- Integrierter Motor zum dichten Verschluss
der Blende - Hochwertiger Kunststoff, UV-stabil
- Größe der Blende 275 x 275 mm
- SEV Energie-Effizienzklasse A
- DIBt zugelassen
- Isolierende Kartusche mit Filter, Keramikblöcken
und Ventilator - Leichtes Reinigen aller Komponenten
- Bedienung mit dem Leaf Sensorschalter oder
integriert in Loxone Smart Home über den Miniserver Go - Made in Germany
- Farben: weiß, dunkelgrau, Bronze*, Aluminium*, helles Holz*, hellblau
- Trafo (24 VDC) und Sensorschalter sind separat
im Leaf Shop und der Miniserver
unter www.loxone.com zu bestellen.
*Nachbildung
Erhältlich in folgenden Dekoren:
Leaf 1 Tree Innenset – Modul 3/3
(Kabelgebundene Smart Home-Lösung)
- Innenblende mit Stellmotor
- Innenblende mit geringen Wandabstand, streich- und tapezierbar
- Integrierter Motor zum dichten Verschluss
der Blende - Hochwertiger Kunststoff, UV-stabil
- Größe der Blende 275 x 275 mm
- SEV Energie-Effizienzklasse A
- DIBt zugelassen
- Isolierende Kartusche mit Filter, Keramikblöcken
und Ventilator - Leichtes Reinigen aller Komponenten
- Bedienung über den Loxone Miniserver
- Signalübertragung per Loxone BUS Kabel
- Made in Germany
- Farben: weiß, dunkelgrau, Bronze*, Aluminium*, helles Holz*, hellblau
- Trafo (24 VDC) ist separat im Leaf Shop und
der Miniserver unter www.loxone.com zu bestellen.
*Nachbildung
