Leaf 1 Air/Tree – Loxone
100% Loxone-Config
Native Loxone Unterstützung – flexibel skalierbar
Nahtlose Integration in jedes Loxone-System – ganz ohne
Gateway. Die Parametrierung erfolgt vollständig in der Loxone-Config.
100% Loxone-kompatibel
Designfreiheit für jedes Projekt
Von hochwertigen Schaltern bis zu großzügigen Displays oder die App kann jede beliebige Loxone-Bedienlösung genutzt werden.
100% flexible Funktion
Freie Sensorwahl
Komplette Unterstützung von Loxone Sicherheitsstandards bietet höchste
Datensicherheit und garantiert eine zukunftssichere Loxone Integration.
100% flexible Funktion
Freie Sensorwahl
Nutzung der Loxone Sensorik von Raumbediengeräten oder externer CO2- und Feuchtesensoren – alles frei kombinierbar!
Technische Daten
| Stufen | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Elektrische Leistung W pro Paar (lt. Prüfung) | 2,70 | 3,36 | 4,05 | 5,71 |
| Elektrische Leistung W pro Gerät | 1,35 | 1,68 | 2,03 | 2,86 |
| Volumenstrom pro Gerät Abluftbetrieb | 13 | 22 | 30 | 44 |
| Volumenstrom pro Gerät im Wärmerückgewinnungsmodus | 6,5 | 20 | 27 | 38 |
| Schallleistungspegel dB | 28,8 | 36,6 | 42,9 | 50,1 |
| Schalldruck dBA 3 m | 10,8 | 18,6 | 24,9 | 32,1 |
| Normschallpegeldifferenz dB Blende innen offen | 39 | |||
| Normschallpegeldifferenz dB Blende innen geschlossen | 46 | |||
| Spezifische elektrische Leistungsaufnahme W/(m³/h) | 0,13 | |||
| Wärmerückgewinnung bis | 91 % | |||
| Wärmerückgewinnung Referenzwert (7 °C / 2 °C) | 82,2 % | |||
| IP Innen / Außen | X0 / X2 | |||
| Energieeffizienzklasse | A | |||

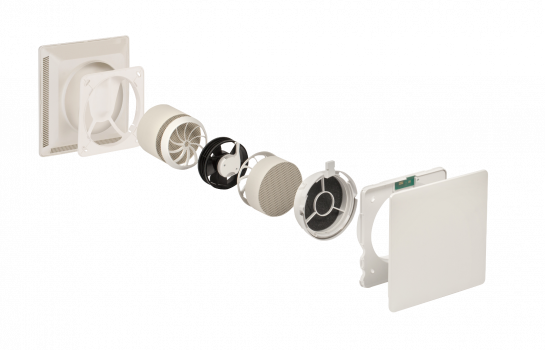

Leaf 1 Air Geräteset – Modul 1-3
(Stand-alone und funkgebundene Smart Home-Lösung)
- Dezentrales Lüftungsgerät mit Wärmerückgewinnung
- SEV Energie-Effizienzklasse A
- DIBt zugelassen
- Geräteset bestehend aus drei Modulen:
- Modul 1 – Rohbauset 50: Wanddurchführung,
Ø180, 500 mm - Modul 2 – Außenset: Außenblende mit
Insektenschutz - Modul 3 – Innenset Funk: Kartusche mit
Innenblende und Wandanschluss innen
- Modul 1 – Rohbauset 50: Wanddurchführung,
- Bedienung mit dem Leaf Sensorschalter oder
integriert in Loxone Smart Home über den Miniserver Go - Signalübertragung per Funk
- Made in Germany
- Artikel-Nr.: 700001
- Trafo (24 VDC) und Sensorschalter sind separat im Leaf Shop und
der Miniserver Go unter www.loxone.com zu bestellen.
Leaf 1 Tree Geräteset – Modul 1-3
(Kabelgebundene Smart Home-Lösung)
- Dezentrales Lüftungsgerät mit Wärmerückgewinnung
- SEV Energie-Effizienzklasse A
- DIBt zugelassen
- Geräteset bestehend aus drei Modulen:
- Modul 1 – Rohbauset 50: Wanddurchführung,
Ø180, 500mm - Modul 2 – Außenset: Außenblende mit
Insektenschutz - Modul 3 – Innenset Kabel: Kartusche mit
Innenblende und Wandanschluss innen
- Modul 1 – Rohbauset 50: Wanddurchführung,
- Bedienung über den Loxone Miniserver
- Signalübertragung per Kabel
- Made in Germany
- Artikel-Nr.: 700018
- Trafo (24 VDC) ist separat im Leaf Shop und
der Miniserver unter www.loxone.com zu bestellen.
Leaf 1 Rohbauset 50 – Modul 1/3
- Stabiles PP-Rohr, Ø 180 mm, Länge 500 mm
- Kürzbar für die benötigte Wandstärke (300-500mm)
- Wandanschlussadapter für innen und außen
- Putzstopfen für innen und außen
- Schaumstoffbänder für die Putzstopfen
- Made in Germany
- Artikel-Nr.: 700025
Leaf 1 Rohbauset 100 – Modul 1/3
- Stabiles PP-Rohr, Ø 180 mm, Länge 1.000 mm
- Kürzbar für die benötigte Wandstärke (300-1000 mm)
- Wandanschlussadapter für innen und außen
- Putzstopfen für innen und außen
- Schaumstoffbänder für die Putzstopfen
- Made in Germany
- Artikel-Nr.: 700032
Erhältlich in folgenden Dekoren:
Leaf 1 Außenset – Modul 2/3
- Außenblende mit Insektenschutz
- 2-teilige Außeneinheit, bestehend aus Wandanschluss und Außenblende
- Hochwertiger, UV-stabiler Kunststoff
- Größe der Blende 275 x 275 mm
- Strömungsoptimierte Geometrie
- Unempfindlich gegen Schlagregen und Windstöße
- Integrierte Tropfkante
- Made in Germany
- Farben: weiß (700049), anthrazit (700070)
Erhältlich in folgenden Dekoren:
Leaf 1 Air Innenset – Modul 3/3
(Stand-alone und funkgebundene Smart Home-Lösung)
- Innenblende mit Stellmotor
- Innenblende mit geringem Wandabstand, streich- und tapezierbar
- Integrierter Motor zum dichten Verschluss der Blende
- Hochwertiger Kunststoff, UV-stabil
- Größe der Blende 275 x 275 mm
- SEV Energie-Effizienzklasse A
- DIBt zugelassen
- Isolierende Kartusche mit Filter, Keramikblöcken und Ventilator
- Leichtes Reinigen aller Komponenten
- Bedienung mit dem Leaf Sensorschalter oder
integriert in Loxone Smart Home über den Miniserver Go - Made in Germany
- Farben: weiß (705020), dunkelgrau (700100), Bronze* (700117), Aluminium* (700124), helles Holz* (700131), hellblau (700148)
- Trafo (24 VDC) und Sensorschalter sind separat im Leaf Shop und
der Miniserver unter www.loxone.com zu bestellen.
*Nachbildung
Erhältlich in folgenden Dekoren:
Leaf 1 Tree Innenset – Modul 3/3
(Kabelgebundene Smart Home-Lösung)
- Innenblende mit Stellmotor
- Innenblende mit geringen Wandabstand, streich- und tapezierbar
- Integrierter Motor zum dichten Verschluss der Blende
- Hochwertiger Kunststoff, UV-stabil
- Größe der Blende 275 x 275 mm
- SEV Energie-Effizienzklasse A
- DIBt zugelassen
- Isolierende Kartusche mit Filter, Keramikblöcken und Ventilator
- Leichtes Reinigen aller Komponenten
- Bedienung über den Loxone Miniserver
- Signalübertragung per Loxone BUS Kabel
- Made in Germany
- Farben: weiß (705037), dunkelgrau (700155) , Bronze* (700162), Aluminium* (700179), helles Holz* (700186), hellblau (700193)
- Trafo (24 VDC) ist separat im Leaf Shop und
der Miniserver unter www.loxone.com zu bestellen.
*Nachbildung
