Leaf 1 KNX: Maximale Effizienz – höchster Komfort!
Der Leaf 1 ist durch die vollumfängliche Integration in eine Gebäudeautomation ein dezentrales Lüftungsgerät. Sämtliche Komponenten, Aktorik sowie Sensorik, werden genutzt, um dem User den höchsten Standard für eine benutzerunabhängige Steuerung der Raumluftqualität bieten zu können.
KNX ist ein, seit 2002 existierender, Bus-Standard zur Industrie- und Gebäudeautomation mit weltweit über 400 Partner-Firmen. Durch ein umfangreiches Portfolio, mit nahezu 7.000 Produktgruppen und einem Vielfachen an unterschiedlichen Produkten, hat der Kunde die freie
Auswahl an System Komponenten, sowie Visualisierungen und kann sich sein Smartes Gebäude selbst designen. Daraus resultieren mehr Komfort, mehr Sicherheit und noch mehr Energieeinsparung bei gleichzeitig höchster Flexibilität. Die Nachfrage für Gebäudemanagementsystem steigt kontinuierlich und KNX bietet für alle Eventualitäten die passende Lösung.
KNX – Der weltweite, offene Standard für Haus- und Gebäudesystemtechnik
Leaf 1 KNX – Lüftung direkt über KNX
100% ETS-Programmierung
Native KNX Unterstützung – flexibel skalierbar
Nahtlose Integration in jedes KNX-System – ganz ohne
Gateway. Die Parametrierung erfolgt vollständig in der ETS.
100% KNX-kompatibel
Designfreiheit für jedes Projekt
Von hochwertigen Schaltern bis zu großzügigen Displays
kann jede beliebige KNX-Bedienlösung genutzt werden.
100% KNX-Secure
Designfreiheit für jedes Projekt
Komplette Unterstützung von KNX Secure bietet höchste
Datensicherheit und garantiert eine zukunftssichere KNX
Integration.
100% flexible Funktion
Freie Sensorwahl
Nutzung der integrierten Sensoren, der Sensorik
von Raumbediengeräten oder externer CO2- und
Feuchtesensoren – alles frei kombinierbar!
Technische Daten
| Stufen | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Elektrische Leistung W pro Paar (lt. Prüfung) | 2,70 | 3,36 | 4,05 | 5,71 |
| Elektrische Leistung W pro Gerät | 1,35 | 1,68 | 2,03 | 2,86 |
| Volumenstrom pro Gerät Abluftbetrieb | 13 | 22 | 30 | 44 |
| Volumenstrom pro Gerät im Wärmerückgewinnungsmodus | 6,5 | 20 | 27 | 38 |
| Schallleistungspegel dB | 28,8 | 36,6 | 42,9 | 50,1 |
| Schalldruck dBA 3 m | 10,8 | 18,6 | 24,9 | 32,1 |
| Normschallpegeldifferenz dB Blende innen offen | 39 | |||
| Normschallpegeldifferenz dB Blende innen geschlossen | 46 | |||
| Spezifische elektrische Leistungsaufnahme W/(m³/h) | 0,13 | |||
| Wärmerückgewinnung bis | 91 % | |||
| Wärmerückgewinnung Referenzwert (7 °C / 2 °C) | 82,2 | |||
| IP Innen / Außen | X0 / X2 | |||
| Energieeffizienzklasse | A | |||
Leaf 1 KNX Geräteset – Modul 1-3
(Smart Home-Lösung für die KNX Gebäudeautomation)
- Dezentrales Lüftungsgerät mit Wärmerückgewinnung
- SEV Energie-Effizienzklasse A
- DIBt zugelassen
- Geräteset bestehend aus drei Modulen:
- Modul 1 – Rohbauset 50: Wanddurchführung,
Ø180, 500 mm - Modul 2 – Außenset: Außenblende mit

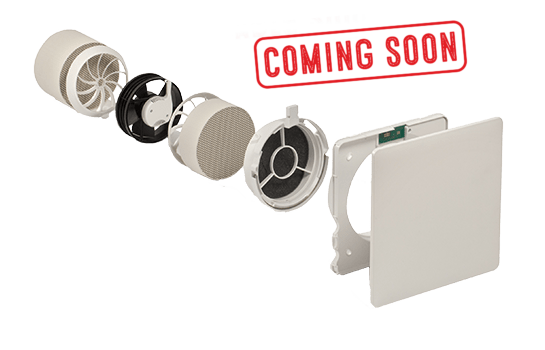

Insektenschutz - Modul 3 – Innenset: Innenblende und
Wandanschluss innen
- Modul 1 – Rohbauset 50: Wanddurchführung,
- Bedienung vollautomatisiert über ETS und integriert in KNX
- Made in Germany
- Artikel-Nr.: 700711
Leaf 1 Rohbauset 50 – Modul 1/3
- Stabiles PP-Rohr, Ø 180 mm, Länge 500 mm
- Kürzbar für die benötigte Wandstärke (300-500mm)
- Wandanschlussadapter für innen und außen
- Putzstopfen für innen und außen
- Schaumstoffbänder für die Putzstopfen
- Made in Germany
Leaf 1 Rohbauset 100 – Modul 1/3
- Stabiles PP-Rohr, Ø 180 mm, Länge 1.000 mm
- Kürzbar für die benötigte Wandstärke (300-1000 mm)
- Wandanschlussadapter für innen und außen
- Putzstopfen für innen und außen
- Schaumstoffbänder für die Putzstopfen
- Made in Germany
Erhältlich in folgenden Dekoren:
Leaf 1 Außenset – Modul 2/3
- Außenblende mit Insektenschutz
- 2-teilige Außeneinheit, bestehend aus
Wandanschluss und Außenblende - Hochwertiger, UV-stabiler Kunststoff
- Größe der Blende 275 x 275 mm
- Strömungsoptimierte Geometrie
- Unempfindlich gegen Schlagregen und
Windstöße - Integrierte Tropfkante
- Made in Germany
- Farben: weiß, anthrazit
